电阻

Resistance

反映导体对电流起阻碍作用大小的一个物理量

欧姆定律

$R={\displaystyle \frac{u}{i}}$ $u=Ri$

单位：欧姆，简称欧，用符号 $\mathrm{\Omega }$ 表示

电阻定律

• $\rho$ 电阻率或电阻系数
• $l$ 电阻的长度
• $s$ 电阻的横截面积

导体的电阻还和温度有关，对大多数导体，温度越高，电阻越大

特殊电阻

传感器的基本原理之一
热敏电阻：热电阻温度计
光敏电阻：

电阻测量

万用表

电阻的主要指标

1.标称阻值

不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同

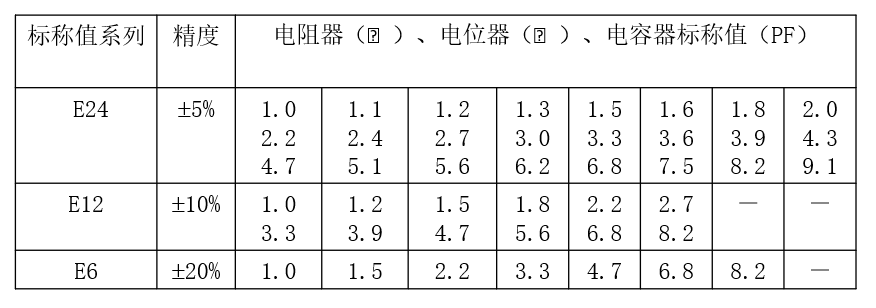

标称值系列:
E24、E12和E6系列

2.允许偏差

实测阻值与标称阻值误差范围根据不同精度等级可允许
$\pm 20\mathrm{\%},\pm 10\mathrm{\%},\pm 5\mathrm{\%},\pm 2\mathrm{\%},\pm 1\mathrm{\%},\pm 0.1\mathrm{\%}$

3.标称功率

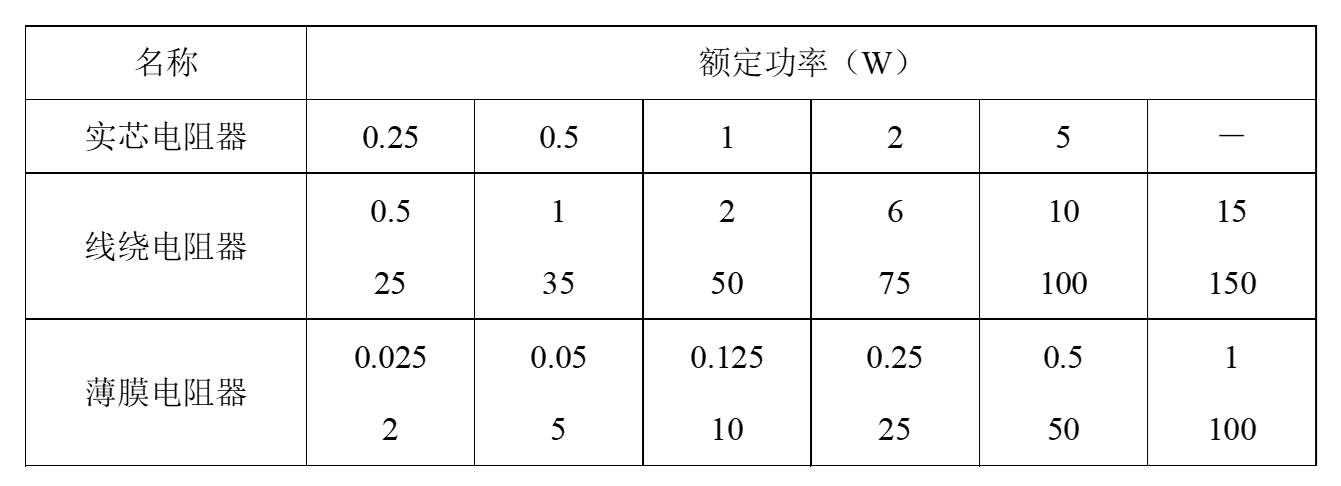

电阻的额定功率:
电阻在电路中长时间连续工作而不损坏，或不显著改变其性能所允许消耗的最大功率

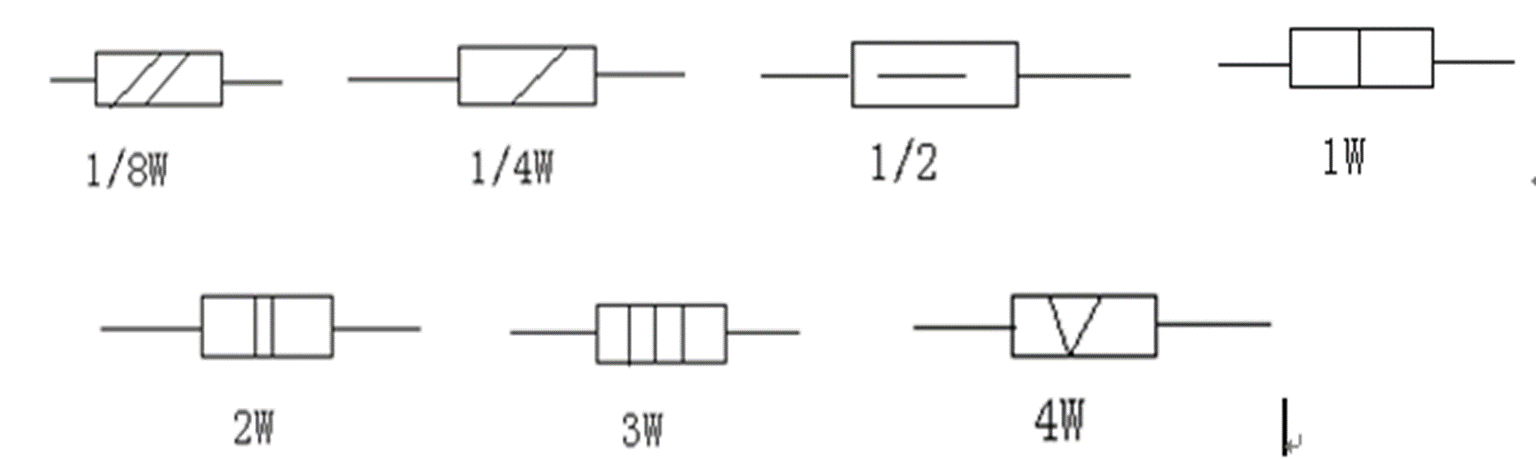

常用电阻的功率有1/8W、1/4W、1/2W、1W、2W、5W、10W

不作标示的表示该电阻工作中消耗功率很小,可不必考虑
可选用1/8W或1/4W电阻

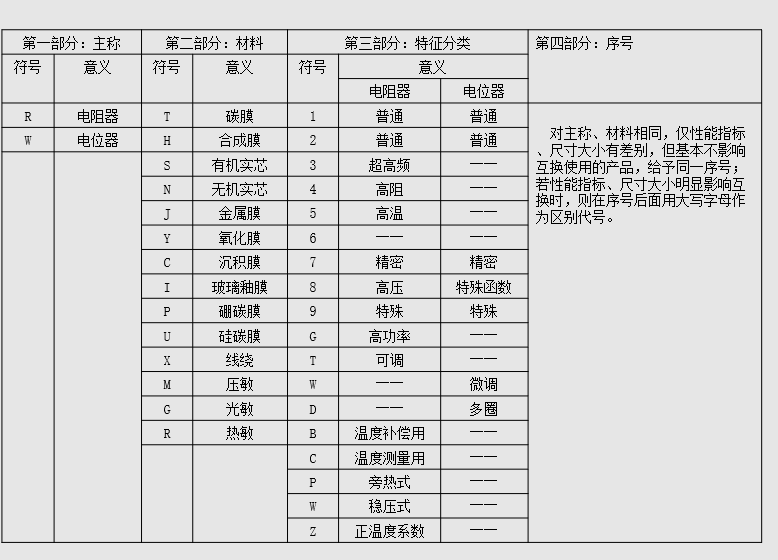

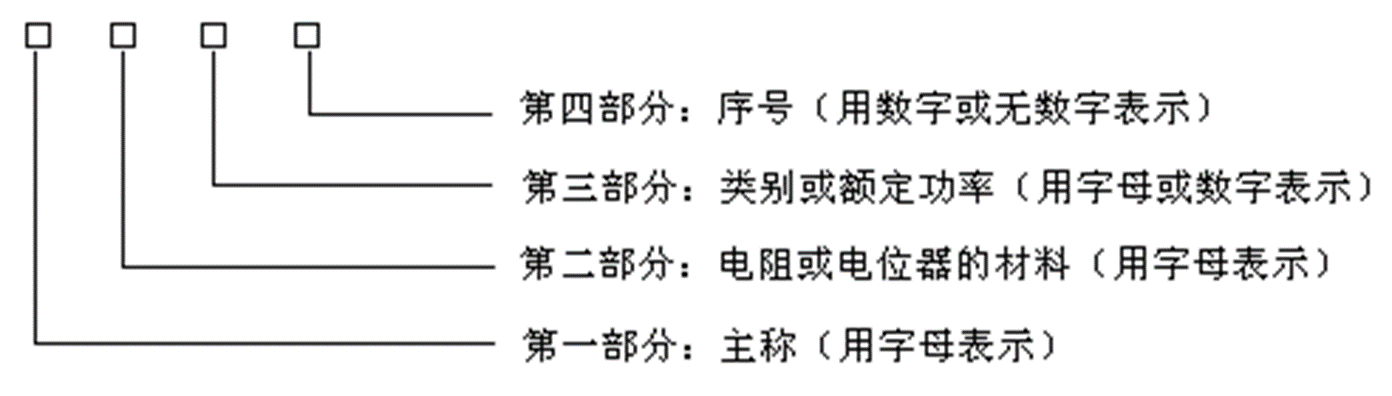

电阻器和电位器的型号命名

国家标准 GB/T2470—1995

例子：
WXD3
电位器-线绕-多圈-序号为 3

RJ73
电阻器-金属膜-精密-序号为 3

电阻阻值识读

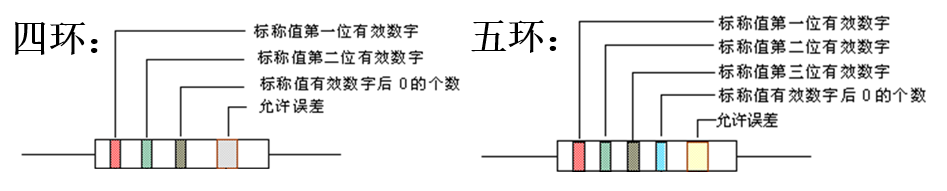

1.色环法

色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上

棕-红-橙-黄-绿-蓝-紫-灰-白-黑
1-2-3-4-5-6-7-8-9-0

第一环距端部较近。

最后一环为偏差环
偏差环较宽，距其它环较远。

四环电阻的第三环、五环电阻的第四环为：电阻值有效数字的倍率

2.数码表示法

在电阻体的表面用三位数字或两位数字加R来表示标称值的方法

2.1 三位或四位数字

最后一个数字表示有效数字的倍率

$103\to 10\times {10}^3$
$5232\to 523\times {10}^2$

2.2 两位数字加R标注法

R 代表小数点
$51R=5R1=5.1\mathrm{\Omega }$

3.文字符号

将电阻的阻值用数字和文字符号直接标在电阻体上
型号-额定功率-标称阻值-允许误差

电阻的分类

1.电阻器/固定电阻

碳膜电阻
以碳膜作为基本材料，利用浸渍或真空蒸发形成结晶的电阻膜（碳膜）, 属于通用性电阻。

金属氧化膜电阻
在陶瓷机体上蒸发一层金属氧化膜，然后再涂一层硅树脂胶，使电阻的表面坚硬而不易碎坏。

金属膜电阻
以特种稀有金属作为电阻材料，在陶瓷基体上，利用厚膜技术进行涂层和焙烧的方法形成电阻膜。

线绕电阻
是将电阻线绕在耐热瓷体上，表面涂以耐热、耐湿、耐腐蚀的不燃性涂料保护而成。

水泥电阻
一种线绕电阻，它是将电阻线绕与无碱性耐热瓷体上，外面加上耐热、耐湿及耐腐蚀材料保护固定而成的

贴片式电阻
又称表面安装电阻，是小型电子线路的理想元件。它是把很薄的碳膜或金属合金涂覆到陶瓷基底上，电子元件和电路板的连接直接通过金属封装端面，不需引脚，主要有矩形和圆柱型两种。

网络电阻
又称排阻，是一种将多个电阻按一定规律排列集中封装在一起，组合而制成的一种复合电阻。网络电阻有单列式（SIP）和双列直插式（DIP）

2.电位器/可变电阻

电位器：
指电阻在规定范围内可连续调节的电阻器，又称可变电阻器。

电位器阻值变化规律有直线式（X型）、指数式（Z型）、对数式（D型）三种形式

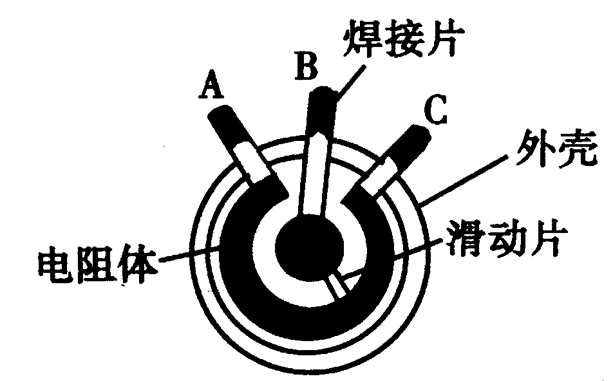

电位器由外壳、滑动轴、电阻体和3个引出端组成：

碳膜电位器
碳膜电位器是目前使用最多的一种电位器。其电阻体是用碳黑、石墨、石英粉、有机粘合剂等制作的混合物，涂在胶木板或玻璃纤维板上制成的。

其主要特点是分辨率高、阻值范围大，滑动噪声大、耐热耐湿性较差，价格低廉。广泛应用于电子仪器中

线绕式电位器
由电阻丝绕在圆柱形的绝缘体上构成，通过滑动滑柄或旋转转轴实现电阻值的调节。

贴片式电位器
一种无手动旋转轴的超小型直线式电位器，调节时需借助于工具。

微调电位器
一般用于阻值不需频繁调节的场合，通常由专业人员完成调试，用户不可随便调节。

带开关电位器
将开关与电位器合为一体，通常用在需要对电源进行开关控制及音量调节的电路中，主要用在收音机、随身听、电视机等电子产品中。
