8051串口通信
移位寄存器集成到单片机中,数据按位顺序一次传输一个比特
传输控制
时钟脉冲的控制,发送数据的频率
- 发送数据时:
发送时钟的下降沿将数据串行移位输出 - 接收数据时:
接收时钟的上升沿开始对数据位采样

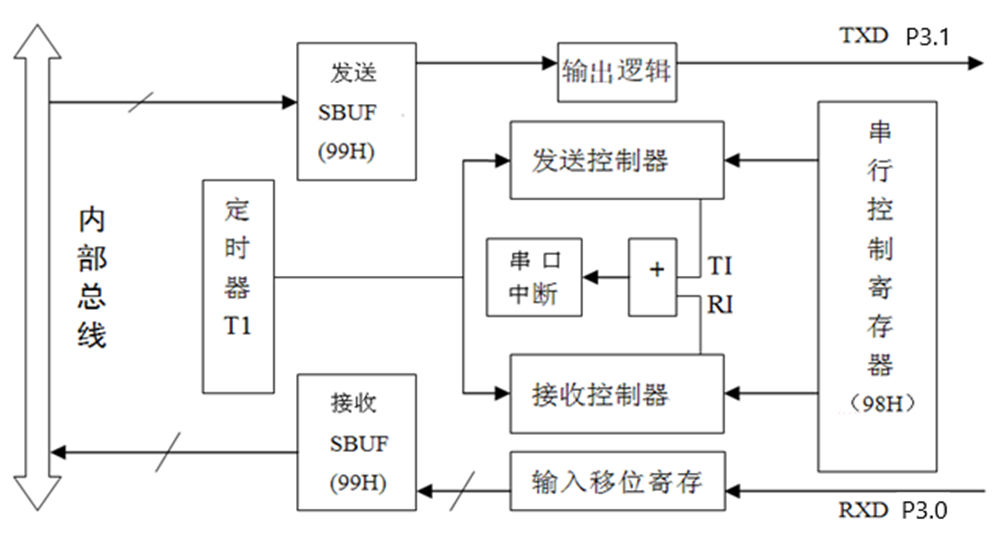

串行通信的结构
1. 引脚
并行 IO 口的 P3 口
数据接收 RXD
Receive Data
数据发送 TXD
Transmit Data
RXD -- TXD TXD -- RXD
2. 发送接收
发送电路
发送缓冲器 SBUF
99H
Transmit Buffer 只能写入
MOV SBUF,A
发送
接收电路
接收缓冲器 SBUF
99H
Receive Buffer 只能读出
MOV A,SBUF
接收
名字和地址均相同,都为 8 位寄存器
但是实际上(物理上)有两个 SBUF
通过程序的先后位置,区别 SBUF
- 输出逻辑电路,一位一位送走
- 输入移位寄存,实现数据接收
3. 控制寄存器
串行口控制寄存器 SCON
电源控制寄存器 PCON
串行通信的方式
异步通信
Universal Asynchronous Receiver/Transmitter (UART)
只需一对传输线,大大降低了传送成本,特别适用于远距离通信
异步通信以帧为单位 Frame
一帧数据由四部分组成
起始位 | 数据位 | 校验位 | 终止位 |
---|---|---|---|
0 | SBUF | TB8 | 1 |
起始位 0,终止位 1
为硬件的设置, 由硬件发送,无需软件设值
发送接收数据的第九位为校正位
速率指标
波特率/比特数:Baud Rate
每秒钟发送二进制数码的位数
bits per second
以位/秒为单位记作,即b/s 记为 bps

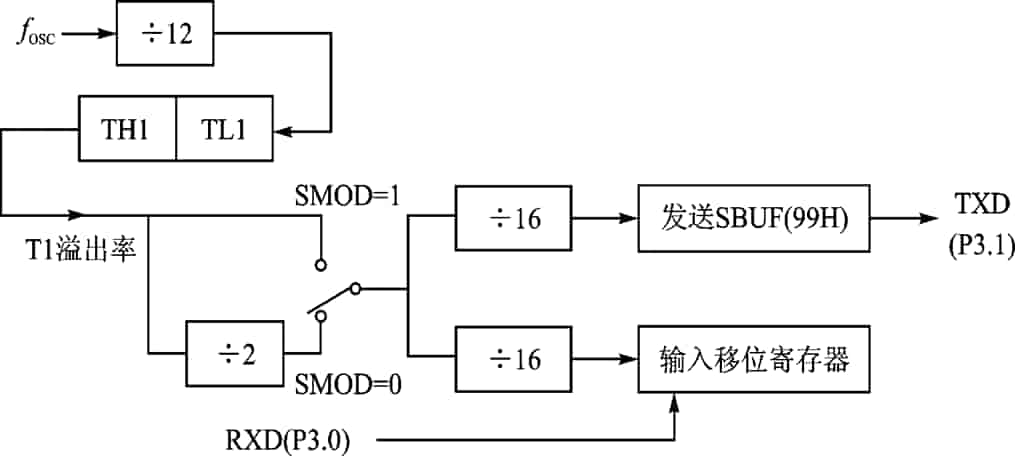

波特率:
为定时器设置的初值 为外部晶振振荡的频率
本质上是不断地分频
11.0592M 分频 当外部晶振
国际上规定的标准串行传输波特率系列为 110、300、600、1200、2400、4800、9600、19200、38400
波特率(BPS) | 晶振频率(MHZ) | SMOD | 定时器初值 |
---|---|---|---|
1200 | 11.0592 | 0 | 0E8H |
2400 | 11.0592 | 0 | 0F4H |
4800 | 11.0592 | 0 | 0FAH |
9600 | 11.0592 | 0 | 0FDH |
19200 | 11.0592 | 0 | 0FEH |
串行口控制寄存器 SCON
Serial Control Register 98H
9FH | 9EH | 9DH | 9CH | 9BH | 9AH | 99H | 98H |
---|---|---|---|---|---|---|---|
SM0 | SM1 | SM2 | REN | TB8 | RB8 | TI | RI |
工作方式控制 | 工作方式控制 | 多机通信控制 | 串口接收允许 | 存放发送数据的第9位 | 用于存放接收数据的第9位 | 发送中断标志 | 接收中断标志 |
TI
发送中断标志
Transmit Interrupt Flag
发送缓冲器SBUF已空(=1) Empty
需要软件清零做好下一次发送准备
RI
接收中断标志
Receive Interrupt Flag
接收缓冲器SBUF已满(=1) Full
需由软件清零做好下一次接收准备
硬件自动置 1 ,标识数据发送/接受完成
软件手动置 0,为下一次发送/接受做准备
REN
串口接收允许控制位
1 允许接收
0 禁止接收
SM2
多机通信控制位
单片机组网
1 允许多机通信
0 单机对单机通信
SM0 SM1
工作方式控制位
数据选择器编码选择
0 0 方式 0
同步移位寄存器
不作为串口通信
0 1 方式 1
10 位异步收发
波特率由定时器控制
1 0 方式 2
11位异步收发
fosc/32 fosc/64 波特率固定,无需定时器
1 1 方式 3
11 位异步收发
波特率由定时器控制
电源控制寄存器 PCON
Power Control Register 87H
串行通信只使用最高位 SMOD
- 1 波特率加倍
- 0 波特率不变
串行通信工作方式 1
内部定时计数器
定时器 1 模式 2 产生串行通信的时钟控制脉冲
自动重装载
TMOD
0010 0000
程序设计
基本的工作原理
发送数据的过程
- 内部数据并行写入
SBUF
- 数据串行移位送出
- 中断标志位
TI
硬件置 1 - CPU 响应中断
TI
软件清零,写入下一数据
接收数据的过程
- 外界数据串行送入移位寄存器
- 数据并行送入
SBUF
- 标志位
RI
硬件置 1 - CPU 响应中断
RI
软件清零,读入下一数据
串行通信的时钟控制脉冲
通过定时器1模式2 方式产生
TMOD=0x20; //定时器1 模式2工作方式
TL1=0xF4; //设置串行波特率 2400BPS
TH1=0xF4; //自动重装载
PCON=0x00; //无倍数 2^0
SCON=0x50; //0101 0000 串行通信方式1
TR1=1; //启动定时器1
两个单片机采用点对点通讯;
单片机工作晶振频率为 11.0592MHz, 串行通信波特率为 2400b/s 。
发送机发送数字 0-9;
接收机接收到数据后将数据回传给发送机,并将接收数据在本机 P1 口显示;
发送机将接收到数据与已经发送数据比较,如果两个数据相等,则确认接收数据正确,并将发送数据通过 P1 口显示;
如果比较后确认数据不等,则在 P1 口显示数字 E
//发送程序
#include<reg51.h>
unsigned char m=0,k=0;
unsigned char dat[10]={0,1,2,3,4,5,6,7,8,9};
void main(void)
{
TMOD=0x20; //定时器1 模式2工作方式
TL1=0xF4; //设置串行波特率 2400BPS
TH1=0xF4; //自动重装载
PCON=0x00; //无倍数 2^0
SCON=0x50; //0101 0000 串行通信方式1,10位异步收发
TR1=1; //启动定时器1
while(1)
{
SBUF=dat[m];
do{}
while(!TI);
TI=0;
do{}
while(!RI);
RI=0;
k=SBUF;
if(k==dat[m])
{
P1=dat[m];
m++;
if(m==10)
m=0;
}
else P1=0x0e;
}
}
//接收程序
#include<reg51.h>
unsigned char m=0,k=0;
void main(void)
{
TMOD=0x20;
TL1=0xF4;
TH1=0xF4;
SCON=0x50;
PCON=0x00;
TR1=1;
while(1)
{
do{}
while(!RI);
RI=0;
k=SBUF;
P1=k;
SBUF=k;
do{}
while(!TI);
TI=0;
}
}
校正位
//接收程序的部分代码
sbit p=PSW^0; //设置位
tmp=SBUF; //
ACC=tmp; //将数给ACC,就会自动产生奇偶标志位
if(p==RB8) //RB8 存放接收数据的第 9 位
{
}
