8051模数转换

Analog-to-Digital Conversion ADC
A/D转换即是将模拟量信号转换成数字量信号，读入单片机内部以便进行处理
采集信号，不可控，干扰信号影响

ADC0809

ADC0809 是 8 通道 8 位的逐次逼近式模数转换芯片，芯片工作电压为 5V；

内部由八路模拟量开关、通道地址锁存译码电路、8 位 A/D 转换器和三态数据输出锁存器组成，能够分时对 8 路模拟量信号进行转换；

每一通道能够输入的模拟量电压范围单极性为 0-5V，双极性为 $\pm 5 V$
每一通道的转换时间为 100us，转换精度为 8 位

转换输出具有三态数据输出锁存功能，便于各种微处理器进行接口

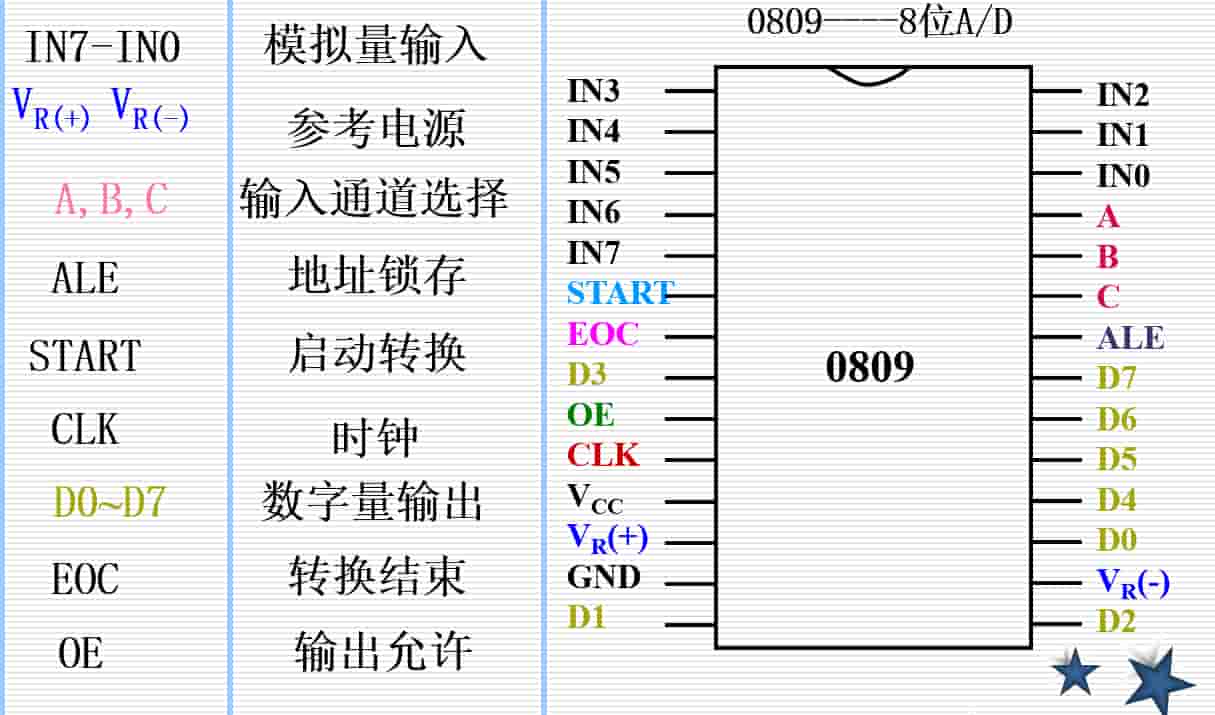

外部引脚图：

IN0 — IN7：8路模拟量开关模块输入端
可以分别连接8路单端的模拟电压信号
芯片内部只有一个8位的AD转换器，因此，输入的八路信号只能分时选通

D0 — D7 : 数据输出端
AD转换后数据输出, 可以与计算机数据线相连

通道的选择由地址锁存与译码电路实现
A B C ：通道选通端
三个选通信号的不同电平组合，用于选择不同的通道

ALE ：地址锁存允许信号
高电平有效
信号有效时，A、B、C三位地址信号被锁存，译码选通对应模拟通道

START：启动转换信号
正脉冲启动启动 AD 转换

EOC : 转换结束信号
一次AD转换结束变为高电平

OE ：输出允许信号
AD 转换结束后，数据送入三态输出锁存器，三态锁存器的输出控制端由 OE 控制
高电平打开，使得数据可以被读取

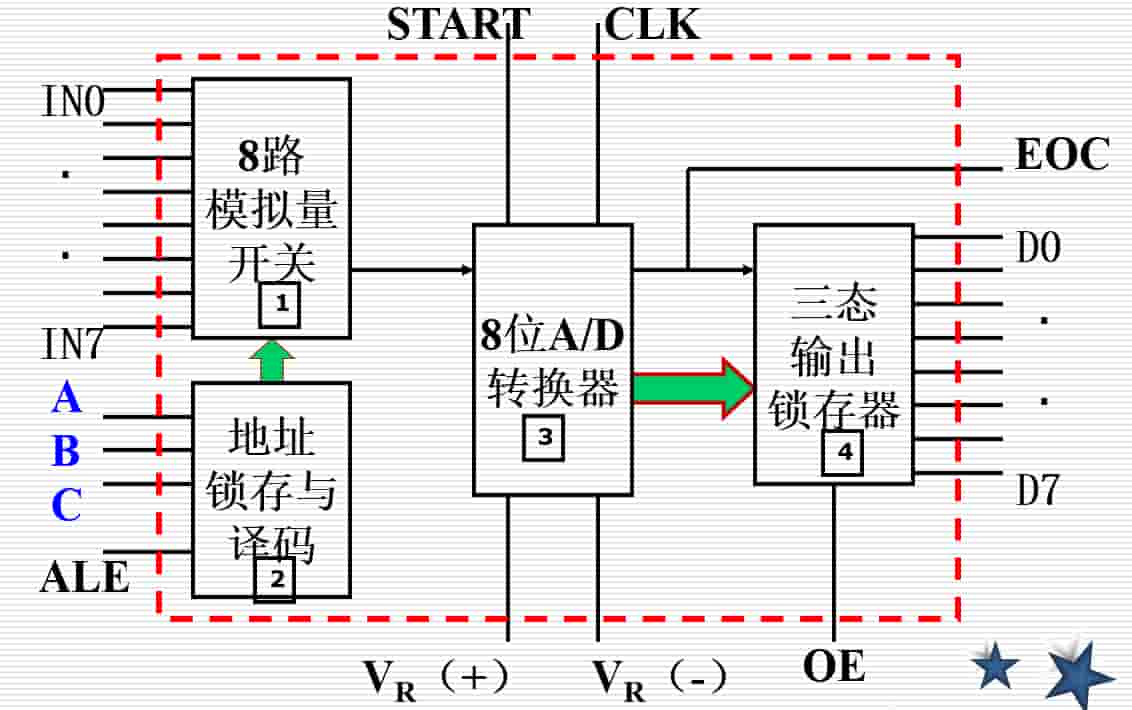

内部结构图：

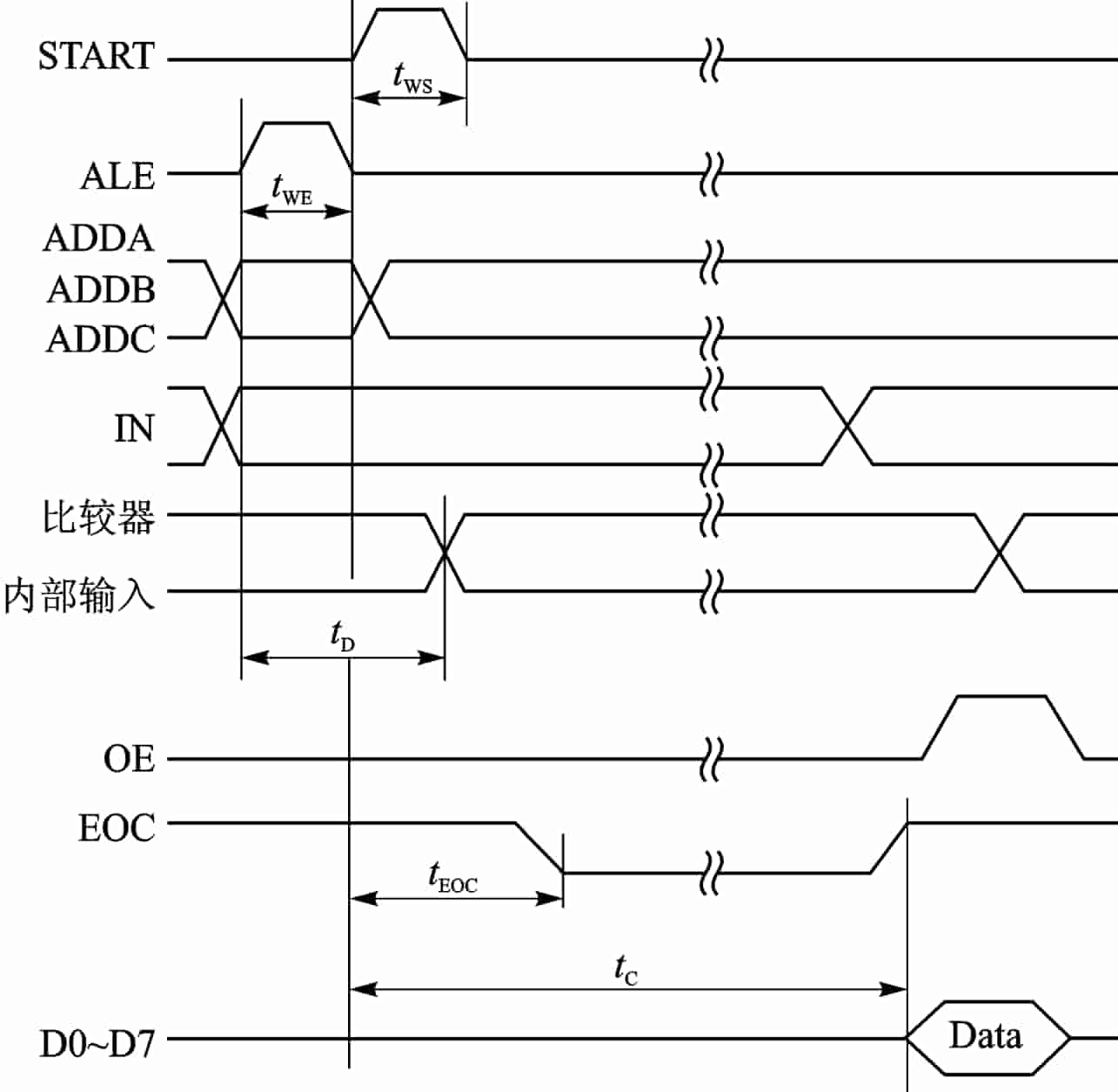

时序图：

工作控制逻辑
选道：ALE产生正脉冲，锁存ADDA、ADDB、ADDC通道选通端数据，通过内部地址译码，选通对应通道

启动：START端口输入正脉冲信号，启动AD转换

判别：AD转换启动后，EOC从高电平变成低电平，

在AD转换过程中，EOC保持低电平
转换结束，EOC从低变成高电平（发送数据后自动进行）

读数：向OE引脚输入正脉冲，打开三态输出锁存器，内部数据输出到D0—D7数据总线

#include<reg51.h>
#include<intrins.h>
#define ADCDATA P1   //端口定义
sbit START=P2^0;
sbit ALE=P2^0;
sbit EOC=P2^1;
sbit OE=P2^2;
unsigned int getdata;

void main(void)
{
	while(1)
	{
		START=1;
		_nop_(); _nop_(); _nop_();
		START =0;
		_nop_(); _nop_(); _nop_();
		While(!EOC);
		OE=1;
		getdata=ADCDATA;
	}
}
getdata=getdata*1.0/255*5000

j3 = x / 1000
计算x的千位数，即将x除以1000并取整数部分。

j2 = x % 1000 / 100
计算x的百位数，首先计算x除以1000的余数（即去掉千位后的数值），然后除以100取整数部分。

j1 = x % 100 / 10
计算x的十位数，首先计算去掉千位和百位后的数值，然后除以10取整数部分。

j0 = x % 10
计算x的个位数，即去掉千位、百位和十位后的余数。
