AFIO

复用功能输入/输出: Alternate Function I/O

允许用户配置 GPIO 引脚的复用功能

主要用于引脚复用功能的选择和重定义
在STM32中，AFIO主要完成两个任务：复用功能引脚重映射、中断引脚选择
STM32F103C8T6

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE); //开启APB2的时钟


GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE); // TIM2部分重映射模式1，PA15映射为TIM2_CH1

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable , ENABLE); //将默认串口调试端口变为GPIO 普通引脚

注意如果端口主功能为 调试端口
需要将端口先变为普通端口再进行重映射

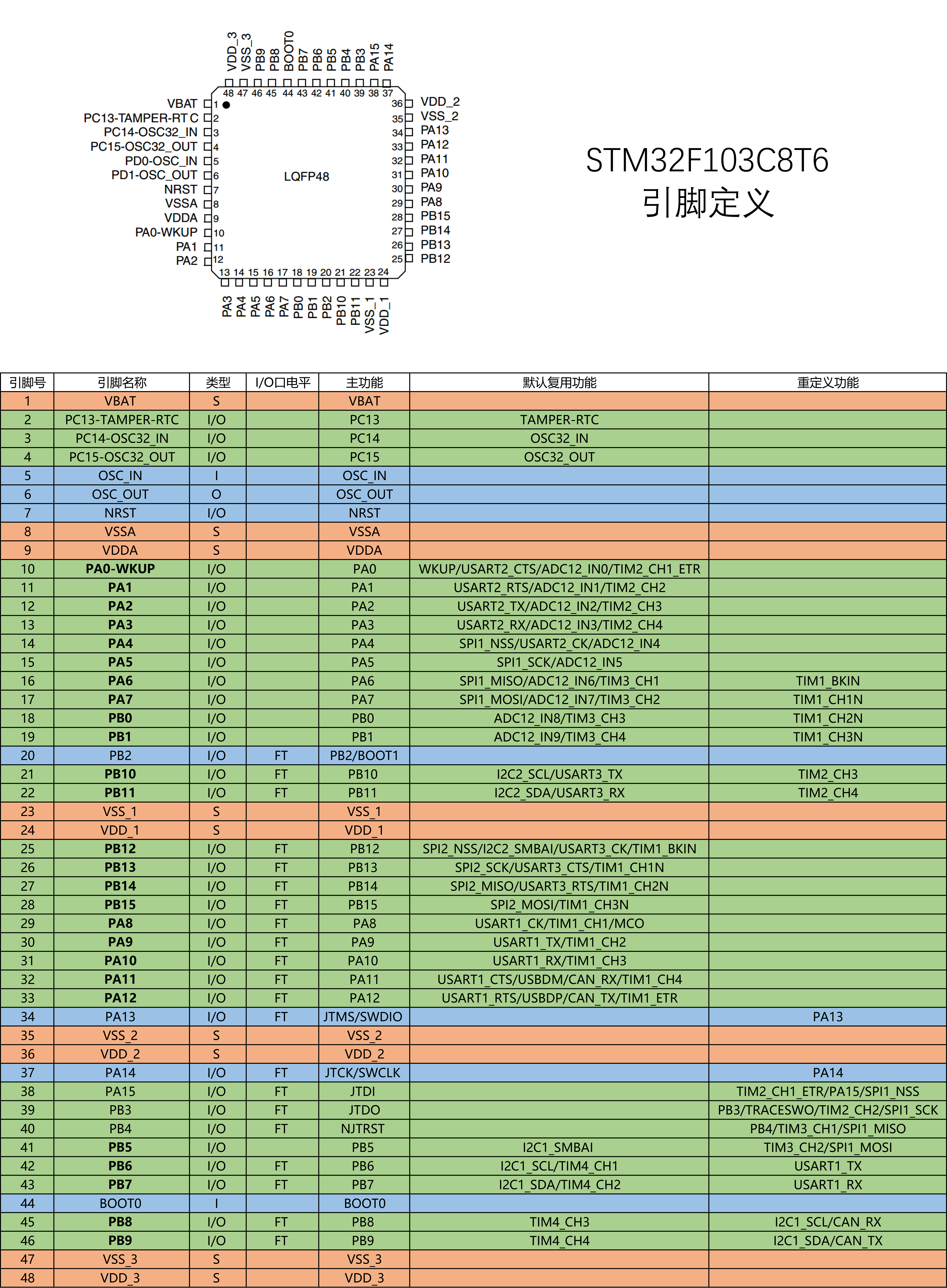

引脚定义图

GPIO. h

//复位 AFIO外设，调用此函数，将AFIO的配置全部清除
void GPIO_AFIODeInit(void);

void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState);  //引脚重映射

STM32中断系统：

void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource); // 外部中断选择，配置数据选择器来选择想要的中断引脚

//配置事件输出功能   （一般使用的不多）
void GPIO_EventOutputConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource);
void GPIO_EventOutputCmd(FunctionalState NewState);

void GPIO_ETH_MediaInterfaceConfig(uint32_t GPIO_ETH_MediaInterface);  //以太网设备
