EXTI
Extern Interrupt 外部中断
EXTI 可以监测指定 GPIO 口的电平信号，当其指定的 GPIO 口产生电平变化时，EXTI 将立即向 NVIC 发出中断申请，经过 NVIC 裁决后即可中断 CPU 主程序，使 CPU 执行 EXTI 对应的中断程序
支持的触发方式：上升沿/下降沿/双边沿/软件触发
支持的 GPIO 口：所有 GPIO 口，但相同的 Pin 不能同时触发中断
通道数：16 个 GPIO_Pin，外加 PVD 输出、RTC 闹钟、USB 唤醒、以太网唤醒
触发响应方式：中断响应/事件响应
- 中断响应
正常的中断流程，中断信号通向 CPU - 事件响应
不会触发 CPU 的中断，而是触发其他外设操作
属于外设之间的联合工作

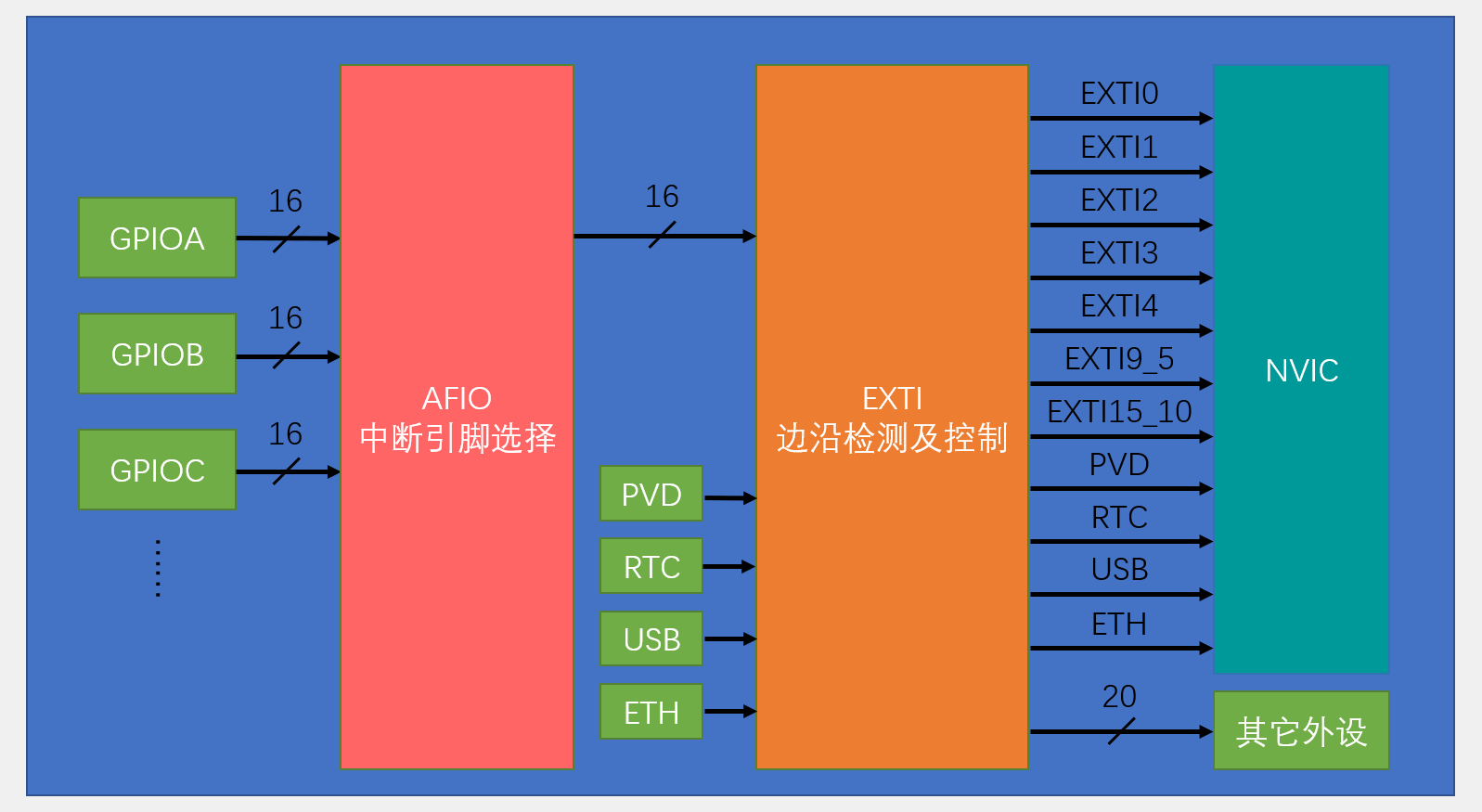

AFIO 中断引脚选择模块，实际上是一个数据选择器
在所有 GPIO 外设中选择一个 GPIO 连接到之后的 EXTI 通道（相同的 Pin 不能同时触发中断的原因）
GPIO 的 16 个端口与 4 个蹭网的外设并列接入 EXTI 电路
经过 EXTI 电路后分为两种输出
- 接到 NVIC 来触发中断
注意 20 个中断输入，并没有 20 个中断输出
ST 公司将外部中断 5~9、10~15 分别作为中断
EXTI9_5、EXTI15_10 触发同一个中断函数
在这两个中断函数中，要再根据标志位来区分从哪一个中断口进入中断函数中 - 接到其他外设来触发事件响应

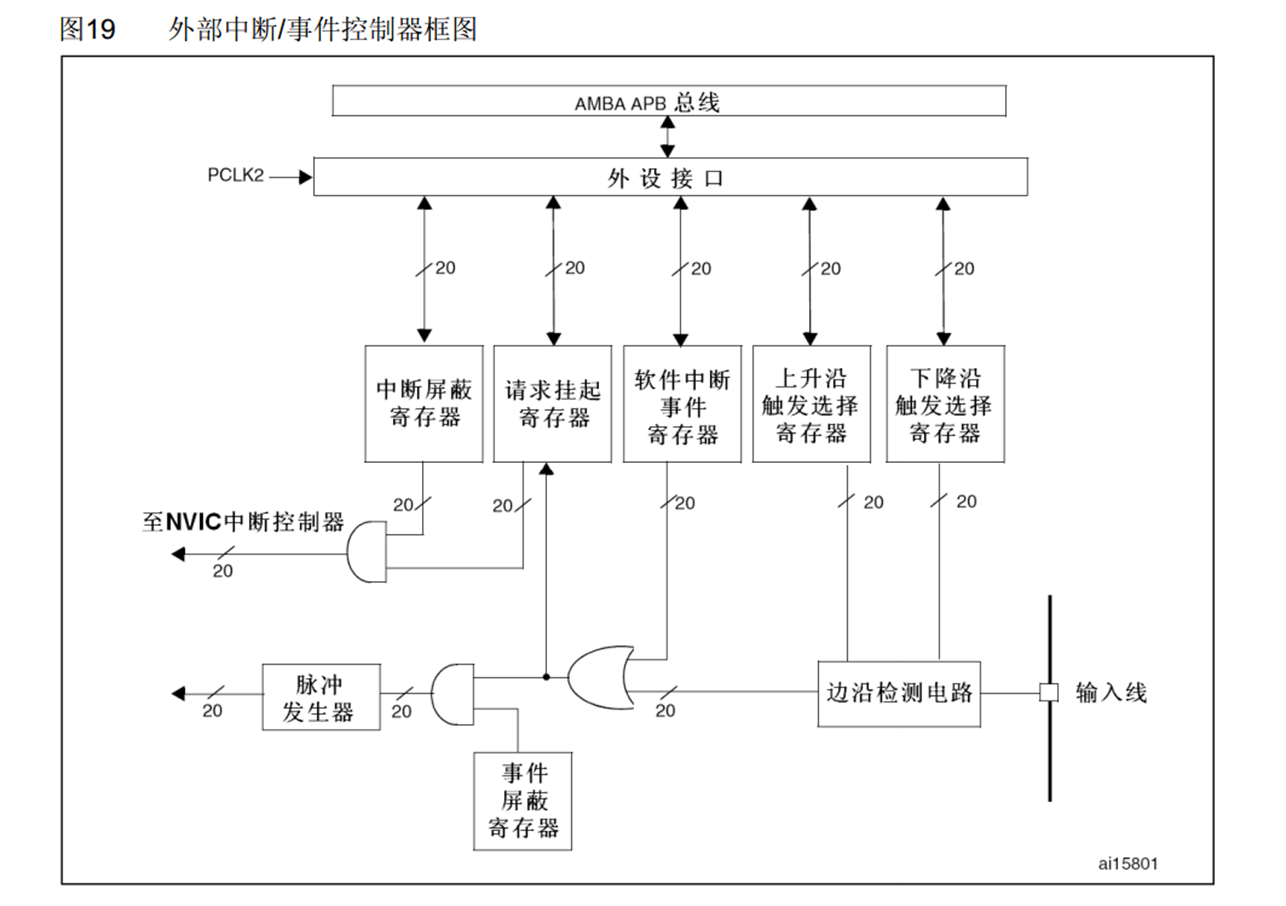

20 条输出
屏蔽寄存器与输入的中断信号相与，相当于开关控制
当屏蔽寄存器写 0 时，输出为 0，相当于屏蔽了中断
使用外部中断模块的特性：
外部驱动很快的突发信号
按键不推荐使用外部中断读取，不好处理按键抖动和松手检测
可以在主程序中循环读取，也可使用定时器中断读取
void EXTI_DeInit(void); //将EXTI配置都清除
void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct); //结构体配置EXTI 外设
void EXTI_StructInit(EXTI_InitTypeDef* EXTI_InitStruct); //将传递的结构体变量赋默认的值
void EXTI_GenerateSWInterrupt(uint32_t EXTI_Line);
//软件触发外部中断
//在主程序中
FlagStatus EXTI_GetFlagStatus(uint32_t EXTI_Line); //查看指定标志位是否置1
void EXTI_ClearFlag(uint32_t EXTI_Line); //对置1的标志位清除
//在中断函数中
ITStatus EXTI_GetITStatus(uint32_t EXTI_Line); //在中断函数中查看标志位 是否置1
void EXTI_ClearITPendingBit(uint32_t EXTI_Line); //清除挂起中断标志位
//四个函数本质上都是读写状态寄存器
typedef enum
{
EXTI_Trigger_Rising = 0x08,
EXTI_Trigger_Falling = 0x0C,
EXTI_Trigger_Rising_Falling = 0x10
}EXTITrigger_TypeDef;
实际中断的配置流程
配置 RCC，将涉及到的外设的时钟都打开
EXTI、NVIC 外设时钟一直保持打开，无需开启
